[El_Diablo]

Hello!

Valakinek van ötlete, hogy milyen hûtõt lenne érdemes rápattintani egy régi procira (socket A-s, amd athlon 1GHz)? A legfontosabb az, hogy csendes legyen, másodsorban azért maradjon tûrhetõ szinten az ára (mondjuk 8k alatt), harmadrészt pedig azért képes legyen tûrhetõ mértékben hûteni ezt a forrófejû régiséget (ált. 50 fok körül produkál ezzel az 5000 körüli fordulatszámot produkáló hûtõvel).

üdv
El Diablo

[hkpk]

Idézet: El_Diablo - Dátum: 2009. nov. 9., hétfõ - 23:14

Hello!

Valakinek van ötlete, hogy milyen hûtõt lenne érdemes rápattintani egy régi procira (socket A-s, amd athlon 1GHz)? A legfontosabb az, hogy csendes legyen, másodsorban azért maradjon tûrhetõ szinten az ára (mondjuk 8k alatt), harmadrészt pedig azért képes legyen tûrhetõ mértékben hûteni ezt a forrófejû régiséget (ált. 50 fok körül produkál ezzel az 5000 körüli fordulatszámot produkáló hûtõvel).

üdv
El Diablo

Ha van lehetõség barkácsolni, akkor kis munkával meg lehet alkotni a tökéletes hûtõt.
Kell hozzá:
- Egy pöpec kompakt hûtõ, amit Socket 370 / Socket A-ra gyártottak, 7 cm-s ventivel.
- Kell egy megfelelõ mûanyag pohár, amit sztem a legnehezebb beszerezni.
  Elõfordul mûanyag bögre is, ami jó, legjobban egy olyan, üditõautomatákhoz gyártott
  pohár jött be, aminek alján Petõfi Sándor mgtsz jelzés van. Késõbb majd kiderül, mirõl van szó:
- Kell 1 kiszuperált 8 cm-s ventilátor, +a hûtõ 7 cm-s ventilátora.
- Kétkomponensû Epoxi ragasztó
- Opcionálisan akril festék.

-Szerszámok: Fûrészlap (ha esetlegy a pohár miatt kell), jó, ha van kisköszörû, félgömbölyû
reszelõ, bicska)

A ventik motorját, lapátjait kivágjuk a keretbõl. Reszelõvel szépre csiszoljuk a vágás helyét.
A 2 venti keretet ráhúzzuk a pohárra. Van olyan pohár, ami egy hirtelen váltással összeszûkül, ennél tökéletesen illeszkednek a keretek. (Este ha idõben hazaérek, szerintem teszek fel képeket,
mert nehéz elmagyarázni.)
Van olyan bögre, aminél ilyen váltás nincs, ott a 2 keretbe be kell vágni, hogy egymásba
illeszkedjenek, ehhez kell a fûrész (a nagyobbik keretbe bele kell "süllyeszteni" a kisebbiket).
Úgy kell a pohárra helyezni a kereteket, hogy egymáshoz, és a pohárhoz szabályosan
illeszkedjenek, ne legyenek ferdén a poháron. A 2 keretet felülrõl nézve átlósan el kell fordítani,
a sarkuk a másik keret oldálanak a közepénél legyen. (a csavarok miatt).
Epoxival ki kell tölteni minden rést, ragadjanak rá a pohárra.
Ha megszáradt, reszelõvel le kell dolgozni a felesleget, bicskával le kell nyesni a pohár kilógó
részét. Aztán jön a köszörû - ennek csak az a lényege, hogy gyorsabb, mert jó erre a reszelõ is.
Le kell szedni szépen, szabályosan, egyformán a 8 cm-s ventikeret azon sarkait, amik a 7 cm-s keret felé vannak. (Azért, mert így rövidebb csavarokkal is boldogulhatunk a késõbbiekben)

Végül az egészet lefesthetjük szép akrill festékkel.
A 7 cm-s oldaláról rászereljük a hûtõbordára, és a másik felére felteszünk egy csendes 8 cm-s
PC ventilátort, amit ha kell, bármikor könnyen cserélhetünk. Akár egy LED-et is sorba köthetünk
a venti tápjával, hogy a fordulatszámát csökkentsük. A 8 cm-s venti rögzítéshez szükség lesz 4 db.
3-as, vagy 4-es csavarra, ami átéri a vetit, és az adatpert is, anyákkal kell rögzíteni.

Referenciakánt elmondom, hogy nekem ilyen van egyik gépemben, egy S478-as hûtõn. Ez egy alu
tömb, ami szögletes, akár a Socket A hûtõ, és 7 cm-s ventije volt. 2,8 GHz-ig vot hitelesítve gyárilag,
és tökéletes a 3 GHz-es PIV procin. Filmeket kódol, mindent csinál ami a procit izzasztja.
Elõtte az adapter egy PIII gépben volt, ott egy rézhûtõn szolgált. Szóval újrahasznosítható, megéri vele dolgozni. Socket A-ra tökéletes, akármelyik procira.
(Barton Athlon XP 2500-örs 53 fokon tartotta olyan ventivel, aminek 2000 alatti fordulatszáma volt)

Csendes, jól hût, és sokáig tart (mondjuk ventit alkalmasint cserélni kell, de 8 cm-s venti még 10 év múlva is lesz olcsón bármelyik PC boltban, bontóban.)

[JonesC]

Addig variáltam, amíg kitaláltam, hogy jó lesz nekem a TX3

Pedig ha elõbb olvasom ezt a jó hûtõt, lehet faragtam volna egyet. Egyébként ez mivel van a laphoz fogatva?

[hkpk]

Ez amit felírtam, egy venti adapter. Alapja egy akármilyen gyári hûtõ, amin 7 cm-s venti van. Az alaplapra ugyanúgy csatlakozik, mint az eredeti hûtõ, az adapter alja ugyanúgy csatlakozik a bordára, ahogy az eredeti venti csatlakozott. Csak ennyiben tér el az eredeti gyári konstrukciótól:
-Magasabb. Lapos házba nem biztos, h. elfér.
-7 cm-s venti helyett 8 cm-s fúj, ami nagyságrendileg nagyobb légszállítást jelent, emiatt lehet kisebb fordulatszámú, azaz halkabb.
-8 cm-s ventit dögivel lehet kapni, így megoldott az állandó csere lehetõsége, ha zörögni kezd.

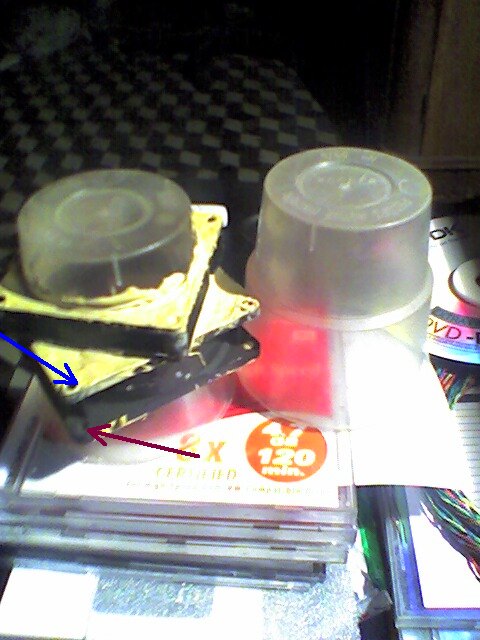

A képen látszik egy félkész adapter. A kék nyíllal jelölt sarkokat kell leköszörülni, a bordó nyíllal jelölt sarkokhoz kapcsolódik a 8 cm ventit rögzítõ csavar...
Felül a 7 cm-s rész megy oda, ahol a hûtõ eredeti 7 cm-s ventije volt...

Bocs a gyatra képminõségért, csak a mobilt kaptam elõ hirtelen, ez volt kéznél, no meg így is össze kellett nyomnom a JPG-t nagyon, mert nem fért bele a 80K-ba.
De a lényeg azt hiszem, látszik. Oldalt látszik a pohár, ami a legjobb ehhez. Ez olyan eldobható jellegû, talán üdítõs automatákban van ilyen, vagy gyorskajáldáknál. A lényeg, hogy látszik az a peremes rész az oldalán. Na, ez tuti, mert a szûkebb részre pont rámegy a 7 cm-s keret, a vastagabbra a 8 cm-s, és pont egymáshoz is illeszkednek. Ami a gépeben van, az egy 65 ft-os bögrére épült, annak nem volt ilyen törés a palástján, így a 8 cm-s tömbbe bele kellett süllyeszteni a kicsit, ki kellett fûrészelni a helyét...
A sárga trutyi kétkomponensû epoxi ragasztó, ha megszárad, mûgyantaszerû, ami reszelhetõ. OBI-ban is kapni, és anno Tescoban vettem. Jól tele kell nyomni, hogy eltömjön minden rést, amin sípolhat a levegõ, alul -felül ki kell önteni, egyszer egyik oldalról, ha megszáradt, megfordítani, és másik oldalról is. Nem baj, ha púpos lesz, kifolyik, szépen simára lehet csiszolni...

Csatolt képek:

•

Szerkesztette: hkpk 2009. 11. 10. 22:35 -kor

[hkpk]

Idézet: JonesC - Dátum: 2009. nov. 10., kedd - 21:34

Addig variáltam, amíg kitaláltam, hogy jó lesz nekem a TX3

Pedig ha elõbb olvasom ezt a jó hûtõt, lehet faragtam volna egyet. Egyébként ez mivel van a laphoz fogatva?

A TX 3 nem rossz megoldás, bár ide már elvileg 8->9 cm adapter, vagy inkább 8-> 12 cm adapter jöhet szóba. Méreténél fogva ez nem igazán applikálható a bordára, meg lehet, a házban nem is fér el egykönnyen. Ha zajos lenne, és emiatt barkácsolást tervezel, akkor a következõt látom kivitelezhetõnek:
OBI-ban, Prakitkerben vagy ahol kapható még beszerzel egy darab alu flexibilis légcsövet. Ezek szellõzõberendezésekhez használják, nagy tételben árulják, de van ahol kapni kis darabokat is. A hûtõ venti keretébe (vagy másik hasonló méretût) belegyömöszölöd a csõ egyik végét. Pattex forrasztópisztollyal, sziloplaszttal vagy hasonlóval rögzíthetõ.
A ház oldalára feldolgozod a 12 cm-s ventit. A bádogba úgy lehet lyukat vágni, ha rászánod magad, hogy kirajzolod a 12 cm-s kört, majd ezen a körön belül (nem a vonalra), pontozóval körbepontozod, és 3 mm-s lyukakat fúrsz körbe. Néhány lyukat össze kell vágni vésõvel, késsel. Egy akkora rést kell képezni, amibe belefér egy keskeny fûrészlap. Ha széles fûrészlap van, azt kinyitott satuban görbére kell kalapálni, hogy kanyarodni tudjon. A csipke szélet félgömbölyû reszelõvel le kell simítani. Veszel egy megfelelõ méretû fekete koax kábelt (vékonyabb BNC a legjobb, ha nincs, egy jó vastag sima kábel is megteheti. Ezen hosszában fel kell vágni a szigetelõ burkolatot, Lefejteni, majd a szigeteléssel belülrõl kibélelni a lyukat, azaz a vágatával rá kell nyomni a lemezre. Ekkor a lyuk széle burkolt lesz, nem látszik a vágás szabálytalansága... Bontóban, pl. (4M) vagy a Lomexben kapni 12 cm-s ventirácsot...

[JonesC]

Oké, csak azt nem értem, hogy abordát hogyan rögzíted a laphoz. A ventit azt értettem, hogyan kell csatlakoztatni.

[hkpk]

Idézet: JonesC - Dátum: 2009. nov. 10., kedd - 22:56

Oké, csak azt nem értem, hogy abordát hogyan rögzíted a laphoz. A ventit azt értettem, hogyan kell csatlakoztatni.

Konkrétan mire gondolsz, milyen bordára? A Soket 370 / SoketA bordákat, ahogy a gyári megoldás volt, kipszekkel...

Bah, most leesett, hogy talán a S478-as bordára gondolsz... Szóval ez, ami van, saját konzolt használ. El kellett távolítani azt a mûanyag konzolt, ami a gyári intel hûtõhöz szolgál, az alaplapon csak a lyukak maradtak, ebbe kellett belecsavarozni azokat a karmokat, amik az alu tömböt leszorítják, a szélénél fogva. Felülrõl a hûtõ lamellái szabályos egyenes felületet képeznek, erre kell rácsavarozni a 7 cm-s ventit...

úgy kb ehhez hasonlít, de nem ennyire profi:
http://www.bovito.hu/index.php?page=2&sub=...27&product=4394
(ennek látszik oldalt a pereme, amibe a leszorító kapaszkodik.)

[Lipton]

Hol lehet kapni olyan átalakítót, ami 12 centis ventibõl 9 centist csinál?

[JonesC]

Idézet: Lipton - Dátum: 2009. nov. 17., kedd - 0:15

Hol lehet kapni olyan átalakítót, ami 12 centis ventibõl 9 centist csinál?

Flexkorongra gondolsz?

[Lipton]

Idézet: JonesC - Dátum: 2009. nov. 17., kedd - 1:34

Flexkorongra gondolsz?

nem.
Adapterre, aminek egyik oldalára 12 centis, a másik oldalára pedig 9 centis ventilátort lehet csavarozni.

Közben már találtam párat:
http://www.nexustek....fan_adapter.htm

A ház oldalán van két rácsozott rész, de oda csak 9 centis ventiátort lehet rakni, viszont van két 12 centis, amit egy ilyennel rendesen oda tudnék fogatni.
Amúgy is kell valamilyen távtartó, mert ha a szívó oldalnál közvetlenül rács van, akkor nagyon hangos lesz a ventilátor.

[Pietrosz]

Ki kell vágni a rácsot

[Lipton]

Idézet: Pietrosz - Dátum: 2009. nov. 17., kedd - 2:56

Ki kell vágni a rácsot

Persze! Meg lyukakat is fúrok a 12 centis ventinek, vagy csak odaragasztom sziloplaszttal.

[Dan(td)]

Idézet: Lipton - Dátum: 2009. nov. 17., kedd - 0:58

nem.
Adapterre, aminek egyik oldalára 12 centis, a másik oldalára pedig 9 centis ventilátort lehet csavarozni.

Közben már találtam párat:
http://www.nexustek....fan_adapter.htm

A ház oldalán van két rácsozott rész, de oda csak 9 centis ventiátort lehet rakni, viszont van két 12 centis, amit egy ilyennel rendesen oda tudnék fogatni.
Amúgy is kell valamilyen távtartó, mert ha a szívó oldalnál közvetlenül rács van, akkor nagyon hangos lesz a ventilátor.

Mibõl van ez a cucc? Ha gumiból az lenne az ideális, mert ha kemény mûanyag az simán berezeghet és szép búgóhangot generál.

Üdv: Dan

[Lipton]

Idézet: td - Dátum: 2009. nov. 17., kedd - 12:59

Mibõl van ez a cucc? Ha gumiból az lenne az ideális, mert ha kemény mûanyag az simán berezeghet és szép búgóhangot generál.

Üdv: Dan

Mûanyagból, mi másból?
12 centis ventilátorok mennének bele, amik csak 5 Voltot kapnak, nem rezegnek, nem búgnak.

[hkpk]

Idézet: Lipton - Dátum: 2009. nov. 17., kedd - 9:26

Persze! Meg lyukakat is fúrok a 12 centis ventinek, vagy csak odaragasztom sziloplaszttal.

Ha van hely, én megpróbálnám. (kérdés, hogy a 9 cm-s venti oldala mennyire van közel a ház széléhez.  Ha túl közel van, akkor lehet, az adapter sem fér el a ház oldalától.
Valamikor a boltokban is volt olyan adapter, amiket magam eszkabálok, de akkoriban is 6e Ft-ért adták, amit meredeknek találtam egy vacak mûanyagért... Jó, amiket csinálok, azokat is értékelhetem ennyire, mert sokat foglalkozom velük, de ez többnyire a festést jelenti, amit ugyebár nem fontos rászánni, csak nekem mániám, hogy jól is nézzen ki. Osztán a ventikeret mûanyagját elég nehéz festeni, mert csak az a festék ragad meg rajta, ami oldja is a mûanyagot, és ha nem feketére fested, akkor sok sok rétegben, vastagon kell festeni, hogy takarjon. (a feloldott mûanyag feketéje átüt a vékonyabb rétegeken)

Amúgy, a rácsokat a ház oldalán én úgy szoktam kivágni, hogy van egy kis kézimasinám, amibe mindenféle kis köszörûket, vagy csiszoló korongokat lehet fogni, és ezt használom piciny, 2 cm átmérõjû korongokkal, egy 12 cm-s rács kivágására elmegy egy ilyen korong. Ha vékonyabb a lemez, akkor oldalcsípõvel ki lehet vágni a luykak mentén, majd gömbölyû / félgömbölyû reszelõvel ki kell tágítani, kerekre csiszolni. Ez gyorsabban meg, mint az ember gondolná. Szerelhetõ ventirácsot a 4M computerbontóban (Bp) kapni, én ott szoktam feltankolni ezekbõl...

[hkpk]

Idézet: td - Dátum: 2009. nov. 17., kedd - 11:59

Mibõl van ez a cucc? Ha gumiból az lenne az ideális, mert ha kemény mûanyag az simán berezeghet és szép búgóhangot generál.

Üdv: Dan

Hát ha olyan mûanyag, mint a venti keret, akkor nem igazán, ill. már évek óta kapható nagyon kicentírozott, csendes venti, amik ténylag nagyon halkan mennek, nem rezonálnak. Aztán meg lehet filc alátétet használni, vagy azt a habos fóliát, amibe a HW-t csomagolják (vagy a laminált padló alá tesznek).

[Lipton]

Idézet: hkpk - Dátum: 2009. nov. 17., kedd - 20:37

Ha van hely, én megpróbálnám. (kérdés, hogy a 9 cm-s venti oldala mennyire van közel a ház széléhez.  Ha túl közel van, akkor lehet, az adapter sem fér el a ház oldalától.
Valamikor a boltokban is volt olyan adapter, amiket magam eszkabálok, de akkoriban is 6e Ft-ért adták, amit meredeknek találtam egy vacak mûanyagért... Jó, amiket csinálok, azokat is értékelhetem ennyire, mert sokat foglalkozom velük, de ez többnyire a festést jelenti, amit ugyebár nem fontos rászánni, csak nekem mániám, hogy jól is nézzen ki. Osztán a ventikeret mûanyagját elég nehéz festeni, mert csak az a festék ragad meg rajta, ami oldja is a mûanyagot, és ha nem feketére fested, akkor sok sok rétegben, vastagon kell festeni, hogy takarjon. (a feloldott mûanyag feketéje átüt a vékonyabb rétegeken)

Amúgy, a rácsokat a ház oldalán én úgy szoktam kivágni, hogy van egy kis kézimasinám, amibe mindenféle kis köszörûket, vagy csiszoló korongokat lehet fogni, és ezt használom piciny, 2 cm átmérõjû korongokkal, egy 12 cm-s rács kivágására elmegy egy ilyen korong. Ha vékonyabb a lemez, akkor oldalcsípõvel ki lehet vágni a luykak mentén, majd gömbölyû / félgömbölyû reszelõvel ki kell tágítani, kerekre csiszolni. Ez gyorsabban meg, mint az ember gondolná. Szerelhetõ ventirácsot a 4M computerbontóban (Bp) kapni, én ott szoktam feltankolni ezekbõl...

Hát õõõõõ... azt csak viccbõl írtam!
Nem fogom szétvagdosni a házat, még megfúrni se vagyok hajlandó.
Errõl a házról van szó:



A hátsó két helyre akarok ilyen adaptert, és bent 1-1 12 centis ventilátor szívná be a levegõt. Azért kell ilyen, mert a gyári helyek sajnos csak 9 centisek. Szóval ez pont megoldaná a problémámat.

Szerkesztette: Lipton 2009. 11. 17. 22:13 -kor

[JonesC]

És láttál is ilyet magyarországon?

Egyébként nekem ilyen van a venti alatt: http://pixel.hu/kata...stigasket-120mm Nem pont ez a márka, de ilyen. És nagyon bevált.

[Lipton]

Idézet: JonesC - Dátum: 2009. nov. 18., szerda - 0:17

És láttál is ilyet magyarországon?

Egyébként nekem ilyen van a venti alatt: http://pixel.hu/kata...stigasket-120mm Nem pont ez a márka, de ilyen. És nagyon bevált.

http://pcgear.hu/index.php?option=com_virt..._id=14&Itemid=6

http://pcgear.hu/index.php?page=shop.produ...uemart&Itemid=6

[JonesC]

Klassz
