[Veriakilis]

Anyagokat, nem adatokat.

[Veriakilis]

Érdekes a passzív Zalman heatpipe-jainak az üzemi hõmérséklet tartománya.
Az is érdekes, hogy felhívják a vásárló figyelmét arra, fekvõ helyzetben ne kapcsolják be a gépet.
Talán csak nem azért, mert így hatékonyabbak a heatpipek?

http://prohardver.hu...d=20&id=673&p=6

[Hank]

Ahogy néztem a CPU csöveit,akkor álló helyzetben(rendes használati állás) van bennük egy ficak hogy párhuzamosak legyenek a nagy hûtõbordával.Ha lefektetjük a házat,akkor a forralási pont föl kerül és a hideg oldal le.Szerintem a hosszú pipe-ok nem bírnak gravitációval szembe dolgozni.Kérdés az is hogy milyen üzemi hõfokon dolgozik jól a pipe,és milyen kapilláris anyag van benne.Szerintem az utóbbi nem lehet valami jó ha fektetve bekrepál a ház.
6mm-es lágy rézcsõvel kell dolgoznom,túl nagy rádiusszal lehet csak hajlítani a 8mm-es csövet,különben megtörik.
Létezik0.5mm falvastagságú lágy rézcsõ?
Esetleg keményréz,vékonyfalú rézcsõ létezik 6mm-ben?
Lehet hogy mégse fogom lapítani a csöveket,mert nem lesz síkban a két fele.
Hank

[Gyulavitéz]

én 4-es rézcsövet láttam, de annak is elég vastag volt a fala emlékeim szerint. elég nehéz kezelni az én 6-os csövemet is, kézzel csak nagy íveket tudok rá hajtani. kell szerkeszteni valami csõhajlítót is.

amúgy a projekt most nálam áll.

kaptam kölcsön barátomtól két zalman vga-hûtõt megõrzésre, és annak próbáltam a csöveit, mennyire melegszenek. hát nem igazán. mikrósütõben melegítettem vizet olyan 60-80 fokos körülire (kezemet már égette, de nem forrt), bele a pipe vége, és a másik vége nem lett meleg 1 perc múltán sem. a közepe a kanyarnál már melegebb volt, de szerintem csak kitágult a víz belül, és annyi. szóval passz, lehet, hogy már akkor is jók vagyunk, ha a víz kitágul annyira, hogy felnyomódik a hideg oldalra, végülis a hõt így is leadta felül. viszont a hidegebb víz így nem tudom hogy megy le. persze van áramlás a hideg és meleg között, de ekkora keresztmetszetû csõben nem tudom, milyen mértékû...
szóval lehet, hogy nincs is gõz ezekben...

[Veriakilis]

Idézet: Gyulavitéz - Dátum: 2005. máj. 26., csütörtök - 10:32

kaptam kölcsön barátomtól két zalman vga-hûtõt megõrzésre, és annak próbáltam a csöveit, mennyire melegszenek. hát nem igazán. mikrósütõben melegítettem vizet olyan 60-80 fokos körülire (kezemet már égette, de nem forrt), bele a pipe vége, és a másik vége nem lett meleg 1 perc múltán sem. a közepe a kanyarnál már melegebb volt, de szerintem csak kitágult a víz belül, és annyi. szóval passz, lehet, hogy már akkor is jók vagyunk, ha a víz kitágul annyira, hogy felnyomódik a hideg oldalra, végülis a hõt így is leadta felül. viszont a hidegebb víz így nem tudom hogy megy le. persze van áramlás a hideg és meleg között, de ekkora keresztmetszetû csõben nem tudom, milyen mértékû...
szóval lehet, hogy nincs is gõz ezekben...

Vágd szét, és nézd meg, hogy mi van benne!   Na ez csak vicc volt.

Akkor a házi heatpipenek nem is olyan rossz a teljesítménye.
Én azt vártam volna, hogy 30C foktól már pár másodperc alatt átmelegszik.

Nem lehet, hogy sérültek, és elszállt belõlük a vákuum?

[Gyulavitéz]

nem hinném, hogy sérült, külsõre legalábbis teljesen ép mindegyik.

[Hank]

Hogy használtad mikor kipróbáltad a pipe-ot?
Ha jól emékszem akkor ez egy u alakban meghajlított csõ,beleraktad a pohárba úgy hogy hidegebb fele lefelé állt.Szerintem ha nem vízszintes helyzetben használod a csövet nem is fog mûködni.Zalman nem gyárt szart,ha normál állásban se mûködidk,akkor az bekrepált.
Hank

[Veriakilis]

Idézet: Hank - Dátum: 2005. máj. 27., péntek - 8:11

Hogy használtad mikor kipróbáltad a pipe-ot?
Ha jól emékszem akkor ez egy u alakban meghajlított csõ,beleraktad a pohárba úgy hogy hidegebb fele lefelé állt.Szerintem ha nem vízszintes helyzetben használod a csövet nem is fog mûködni.Zalman nem gyárt szart,ha normál állásban se mûködidk,akkor az bekrepált.
Hank

Hétfõn megyek Pestre.
Megvenném akkor azt az acetont.
Megoldható?


Valószínûleg megveszem akkor már a többi dolgot is: aluborda, réztömbök.
A réz csövek már megvanak.
Hamarosan nekiállok egy prototípusnak, ami már procira megy.


Veriakilis

[Hank]

Hétfõn Pesten vagyok már,írd meg PÜ-ben mikor és hol jó neked,ott találkozunk.
Én csak akkor fogom megvenni a bordát ha lesz mûködõ prototipe,addig letesztelem egy peltieren és minden kiderül majd.Van cuccod keményforrasztáshoz,vagy azt is venni akarsz hétfõn?Nekem is kell golyósszelep,forrasztóanyag és gázpáka.Akár együtt is megvehetnénk.
Hank

[Bali®]

Protopipe!   Ez jobban hangzik!

[Veriakilis]

Nem tudjátok, hogy mekkora alapterületû tömb fér az S478-as processzorfoglalatba?
Ebbõl indulnak majd a heatpipe-k.

[Gyulavitéz]

a közös tömb felvet bennem néhány kérdést:

egyformán fog nõni a nyomás az összes csõben?
mi van ha az egyikben (ami elhelyezkedésében kedvezõbb a légbuborékoknak) megnõ a nyomás, és leáll. a többiben meg nem fog felmenni a gõz, csak mert csak.
szóval így 4-6 darab, külön-külön már félig üzemképes pipe helyett lesz egy rendszer, amirõl nem tudunk semmit. persze ez csak elmélet....

Szerkesztette: Gyulavitéz 2005. 05. 29. 18:55 -kor

[Veriakilis]

Lemértem (le kellett hozzá szedni a Zalmant):
85*70*30mm-es tömb kell.
Azért kell ilyen magas tömb, mert a kondik felett kell elmenni a csöveknek, ezek pedig 15-19mm magasak.
Legalábbis az én alaplapomon (ASUS P4C800).

Szerintem ha egyforma mennyiségû folyadék marad a csövekben, akkor egyszerre fognak mûködni, föleg azért is, mert kb egyforma hõmennyiséget fognak kapni a vastag vörösréz tömb miatt.

[Hank]

Nekem az sk939 foglalatra kell legyártanom a procihûtést.Ugyan ez a gond ott is Arra gondoltam hogy nem egy tömb zsákfutatai lesznek a csõ vége,inkább maratok egy tömbe 3mm-es félkörmarást és a tömb másik felén tartaléknak egy hûtõborda és ebben a félkörmarás másik fele.Heatpipe-ok külön berakhatók lesznek,a könnyebb szerelhetõség miatt.Külön külön legyártani a pipe-ot könnyebb lesz szerintem.Tömböt szerelni a házba nagyon nehézkes,és gyártás során sérülhet a tömítés is,mert a forrasztás megolvadhat a szomszéd pipe-ban.Ezért inkább a szétszedhetõ verziót csinálom meg.Ha bedöglik az összes pipe lesz még rajta egy tartalék borda,alacsony hõfok rossz pipemûködését kiküszöbölve.
Sokat agyaltam a lágy rézcsõ csõkeresztmetszete miatt.Szerintem nagy pontatlanságok,kb 0.8 mm hiba van a keresztmetszetben.Ha lehet kapni,inkább keményrézbõl húzott csövet használok majd.Hajlítás lángal oldható meg,lágyrézcsõneél is.Szépen meghajlíthatod csõbehorpadás nélkül is,ha finom homokkal feltöltöd a csövet,lezárod és így kezded hevíteni a csõ falát.PVC csöveket ezzel a módszerrel gyönyörûen lehet formálni.
Hank

[Veriakilis]

Idézet: Hank - Dátum: 2005. máj. 29., vasárnap - 21:10

Hank

Nem tudod, hogy a fecskendõ bírja-e az acetont?

[Hank]

Amit haszálok bírja(gumitömítéses).Kicsit felkeményedik a fecskendõ az acetontól,de nincs vele gond.Nézd meg hogy oldja e  afalát,kívül rákened kicsit az acetont és kiderül jóe.
Hank

[Veriakilis]

Alszik a fórum...
Rack-es vinyókat hogyan lehet szerintetek hûteni heatpipevel?
Oda valami lapos megoldás kellene.
Természetesen passzív megoldás kellene.

Van már acetonom hála Hanknek.
Nemsokára kipróbálom az aceton képességeit.

[Hank]

Sajna laposodik a fórum!
De megkapjátok a magatokét jövõ héttõl,mert a project elkezdõdik
Természetesen mindenrõl beszámolok,elsõnek egy protopipe,ha jó akkor képek és készítési metódus szépen fényképezve.
Van egy gyorsrögzítéses vinyõhûtési tervem,elviekben használható keretként is.Kerethez való átalakítása sok munka,mert precízen kell kialakítani a szorító mechanizmust.Inkább megmoddolom a síma keretet és kap egy 8cm-es ventit alacsony fordulaton a vinyó.
Hank

[Gyulavitéz]

Idézet: Veriakilis - Dátum: 2005. jún. 1., szerda - 20:56

Rack-es vinyókat hogyan lehet szerintetek hûteni heatpipevel?
Oda valami lapos megoldás kellene.
Természetesen passzív megoldás kellene.

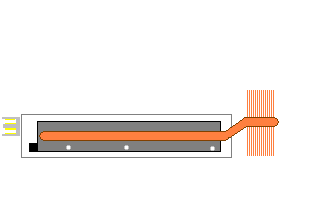

én így hûteném a vinyót a mobilrack-ben. (a bordák a ház elején jönnek ki)

vagy lehet, hogy elég egy 2-3 mm vastag sima rézlapot kivezetni...

Csatolt képek:

•

Szerkesztette: Gyulavitéz 2005. 06. 02. 08:01 -kor

[Veriakilis]

Érdekes, hogy az aceton a vákuum hatására nem kezd forrni a fecskendõben, - hanem valószínûleg intenzíven párolog.
Csõben még nem próbáltam.
