[yeahsp]

Idézet: Veriakilis - Dátum: 2005. jún. 18., szombat - 22:30

Azért mûködik minden további nélkül vízszintesen is majdnem olyan jól, mint függõleges helyzetben, mert a folyadék (víz, aceton, methanol, stb...) fel van szivódva a csõ belsõ falán lévõ kapilláris rétegben.
A folyadék a heatpipe bármilyen helyzetében egyenletesen van jelen mindenütt a kapilláris rétegben.
Ha szétvágnád a csövet, nem folyna ki belõle semmi sem, mert a folyadék a kapilláris rétegben van.
A fejjel lefele, és fejjel felfele üzemmód között a hatásfokban mutatkozó kisebb eltérést az okozza, hogy az egyik esetben akadályozza, a másikban pedig segíti a folyadék áramlását a gravitáció abba az irányba, ahol a 'hõmérséklet belép' (az energia) a csõbe.
Vizszintes helyzetben nem is segíti, és nem is akadályozza a visszaáramlást a gravitáció.
Remélem segítettem.


Veriakilis

node ha nem a gravitációtól, akkor mitõl mászik vissza a víz? valóban, erõsen megrázva csak nagyon halk lötyögést lehetett hallani benne...

elfektettem: nyertem +5-6 fokot...  nomosteztmegmiért?

[Veriakilis]

Idézet: yeahsp - Dátum: 2005. jún. 18., szombat - 22:44

node ha nem a gravitációtól, akkor mitõl mászik vissza a víz? valóban, erõsen megrázva csak nagyon halk lötyögést lehetett hallani benne...

elfektettem: nyertem +5-6 fokot...  nomosteztmegmiért?

Gondolom, hogy a gépet fektetted el, és így függõleges helyzetbe került a proc. hõtõ.
Ha alul kapja a hõt a procitól, akkor a gravitáció segíti a folyadék visszaáramlását.
Ezért nyerhetsz 5-6 fokot.
Amikor nem segít, és nem is akadályoz a gravitáció, akkor a kapilláris hatás miatt áramlik a folyadék.
A függõlegesen, és fordítva (itt a gravitációval szemben kell a folyadéknak áramolni) van a hûtõ, akkor gyengébben, de a kapilláris hatás miatt áramlik azért a folyadék.
Ha jól belegondolsz, a lecsapódás is segíti a visszaáramlást, mert a kapilláris réteg úgy mûködik, mint egy csõ: amit az egyik oldalán beleöntesz, az a másik oldalon kijön belõle.
Persze az intenzív párolgás szintén a folyadék áramlását segíti.

Próbáld ki úgy, hogy a gép vizszintesen (elfektetve) van, de most úgy, hogy az alaplap, és a proci legyen felül.
Meglátjuk, mennyit számít a gravitáció.
Vajon hány C fokot számít?


Veriakilis

Szerkesztette: Veriakilis 2005. 06. 19. 08:54 -kor

[Veriakilis]

Idézet: yeahsp - Dátum: 2005. jún. 18., szombat - 17:58

most a csövek teljesen vízszintesen állnak, így hová vinné a gõz a hõt?

Egy heatpipe belsejében teljesen más 'légköri állapotok' vannak.
Ott nem egészen úgy van, hogy a gõz (víz pára) felfelé száll, mint a szabad levegõn.
Szabadban ugye azért száll felfele a gõz, mert felfele egyre ritkább a levegõ.
A hp belsejében nem igazán van lent, és fent a víz-gõz számára.
Oda száll a víz-gõz, ahol relatív kisebb a nyomás a hp belsejében.
A nyomás pedig mindig ott kisebb, ahol a hûtõbordák vannak a hp-n, mert ott csapódik le a pára, és vízként 'eltünik' a kapilláris rétegben, ezzel alacsonyabb nyomást kialakítva.
a víz-pára ezt a nyomáskülönbséget igyekszik állandóan kiegyenlíten.

Szerkesztette: Veriakilis 2005. 06. 19. 09:28 -kor

[yeahsp]

Idézet: Veriakilis - Dátum: 2005. jún. 19., vasárnap - 9:48

Ezért nyerhetsz 5-6 fokot.

plussz 5-6 fokot nyertem, vagyis melegebb lett a proci! egyszerûen nem értem mitõl...

[Veriakilis]

Idézet: yeahsp - Dátum: 2005. jún. 19., vasárnap - 18:30

plussz 5-6 fokot nyertem, vagyis melegebb lett a proci! egyszerûen nem értem mitõl...

Akkor lett melegebb a proci, amikor függõlegesen volt a hûtõ, és a proci alul?

[yeahsp]

Idézet: Veriakilis - Dátum: 2005. jún. 19., vasárnap - 20:13

Akkor lett melegebb a proci, amikor függõlegesen volt a hûtõ, és a proci alul?

pontosan...

:confused:

[stevo]

Szerintem ez igen erdekes lehet szamotokra:
http://www.prohardwa...mod=10&id=13843

[Hank]

Hát igen!
Felcsillant a szemem mikor megláttam a cikket.Kb 4500HUF-ért árulják külhonban(hol???/TTS???)
Meglátjuk befektetek-e ilyenbe,holnap összedobok egy lezárt csövet és jöhet a nyüstölés.Ha katasztrofálisan szar lesz 3db csõ rendelve lesz.
Hank

[Veriakilis]

Idézet: Hank - Dátum: 2005. jún. 20., hétfõ - 18:03

Hát igen!
Felcsillant a szemem mikor megláttam a cikket.Kb 4500HUF-ért árulják külhonban(hol???/TTS???)
Meglátjuk befektetek-e ilyenbe,holnap összedobok egy lezárt csövet és jöhet a nyüstölés.Ha katasztrofálisan szar lesz 3db csõ rendelve lesz.
Hank

Már szóba került ez itt egyszer.
Lásd: ezt

Veriakilis

[Hank]

Aha szóval kalózakcióban veszel egy gyárit 6 ropiért...
Számolj be róla milyen ez a heatpipe,mert rendkívül érdekelne mit tud.
Sokallom érte az árát,de legalább valaki behozza.
Hank

[yeahsp]

ha lehet hajlítgatni, akkor hogyan lehet ráfogatni a procira ezt a csodabütyköt?  kicsit jobban rászorítod, és máris lapul...

[Veriakilis]

Idézet: Hank - Dátum: 2005. jún. 20., hétfõ - 21:01

Aha szóval kalózakcióban veszel egy gyárit 6 ropiért...
Számolj be róla milyen ez a heatpipe,mert rendkívül érdekelne mit tud.
Sokallom érte az árát,de legalább valaki behozza.
Hank

Fõleg akkor sok az ára, ha mi is meg tudjuk csinálni ugyanolyan hatásfokkal (függõlegesen) házilag.
Aceton, csõ, forrasztóanyag, fecskendõ nem drága. Az egész 1 ezres alatt van.
Bár ahogy néztem egy lapnak a kapacitása csak 50W.
Vettem fecskendõt, sajnos csak 10ml-es volt.
Folytatom az acetonos hp kisérleteket.

Van már eredményed a Litze huzalos, és a koaxos acetonos hp-kal?

Szerintem akkor éri meg igazán az árát, ha legalább 30C foktól már mûködik.

Te csavarokkal fogod rögzíteni az alu rudakat a házadban?

[Hank]

Holnap veszem meg a kapilláris csövet,így holnap tudok nyilatkozni hogy milyenek lettek a pipe-ok.
Alig várom már hogy összerakjam a csöveket,csak nehogy nagyot koppanjak
Házam vázszerkezete tisztán csavarkötésekkel lesznek megoldva.
Hank

[Asker]

Van már vmi teszt arról a Vapochill  "csodáról" ?
15-én volt a debüt.

[Veriakilis]

Idézet: Hank - Dátum: 2005. jún. 20., hétfõ - 21:20

Holnap veszem meg a kapilláris csövet,így holnap tudok nyilatkozni hogy milyenek lettek a pipe-ok.
Alig várom már hogy összerakjam a csöveket,csak nehogy nagyot koppanjak
Házam vázszerkezete tisztán csavarkötésekkel lesznek megoldva.
Hank

Addig mondogattat, hogy jobb akkor már egy házi készítésû ház, hogy végül én is a barkácsolás mellett maradok.
Elejét, hátulját hogyan oldod meg?

Szerintem az eddigi eredmények alapján nem fogsz koppanni.

Azok az eredmények (45-55 Cfok), amiket a gyári léghûtéses hp-s megoldásokkal elérnek, azt simán tudják a mi vizes heatpipe-jaink is, - csak egy jó hõfelvevõ, és leadó egység kell hozzájuk egy nagy bordáva.
40-50C foknál már csak pár másodperc, amig átmelegszik a teljes heatpipe.


Veriakilis

[Veriakilis]

Idézet: Asker - Dátum: 2005. jún. 20., hétfõ - 21:32

Van már vmi teszt arról a Vapochill  "csodáról" ?
15-én volt a debüt.

Ezt is meg lehet oldani, max. elviszem a csövet (vagy a csövet az egybeforrasztott hõ fel/le adó egységekkel) egy hûtõszerelõhöz, és feltöltetem vele.
Gondolom kapásból vágná, hogy mekkora nyomás kell a csõbe egy ilyen szerkezethez.
Ordasi kolléga készített egy ehez hasonló mûködõ hûtõt.

Veriakilis

[Hank]

Huhh de gyorsan válaszoltok,már-már online
Vapochill  csoda alatt nem tudom mit értessz.Ha a belinkelt lapos heatpipe-ról van szó,nekem nincs semmi tapasztalatom.Sajnálom kiadni rá a kemény vérrel kiizzadt ösztömdíjamból.
Maradok még a hungarise homemade-nál egy ideig

Kuckó...
Nehéz falat!
Elsõnek a vázszerkezet milyensége volt kérdéses.Olcsón és jól terhelhetõ vázat tömör/négyszögprofilból lehet csinálni,hogy ne legyen 100kg érdemes alu-ból.Csõvel az a baj hogy illesztési pontoknál nehezebb csavarozni,ezért tömör rúd jobb.
Csavarkötésnek egyszerû oka van,heggesztés 1000HUF/cm,nem ecsetelem tovább...
(heggesztéssel marha jó szerkezetet lehet csinálni,csavarkötéssel macerásabb)
Illesztési pontokon mélyített imbuszcsavarok lesznek,összes M4-es.
Elõ és hátlap 3mm-es alulemez,méretre kivágva,magasság megegyezik a borda magasságával.Ház mélységét szintén a bordák egymás mellé rakott szzélessége szabja meg.Esetemben 444mm mélység
550mm mgasság és 200mm szélesség.
Érdemes régebbi házkból kibányászni az alaplapi tálcát,mert iszonyat macera ha te magad csinálod.Ugyan ez a meghajtókra is vonatkozik.
Vinyók nálam külön hûtést kapnak és egy spéci felfogatáson keresztül a bordára csatlakoznak majd.
Többi folyamatban mondom mi merre hogyan,mert folyamatosan változik.
Az biztos hogy a házra rákerül egy3.5" LCD is rendszerfigyelõ kijelzõnek+bükkfaborítás és takarva lesz az összes meghajtó.DVD tálcája csak akkor bukkan elõ ha én is úgy akarom és a gombok érintés érzékenyek lesznek.

Kérek mindenkitõl egy szivességet!!
Szeretnék a Modding 2005-ös versenyre benevzni a házammal és a saját készítésû pipe-aimmal.
Ha erõs hasonlóságot vélek felfedezni bármelyik kiállított PC-vel... akkor lecsapok
Szóval ne rontsátok el a munkám örõmét.
Ha elfogadják õsszel a benevezésemet,indulok vele TDK-n is mint komplett multimédiás központ ergonómia jegyében.
Hank

[Veriakilis]

Idézet: Hank - Dátum: 2005. jún. 20., hétfõ - 21:20

Hank

Mi a véleményed a másik topikban látható heatpipe-os vizhûtõblokkról?
Érdekes megoldás, nem?

[Hank]

Igen érdekes,és ha ráérek csinálok egy 20mm-es hetpipe-ot pont ebbõl a célból.
Még Orbano-val is érdemes lenne beszélni errõl.Hunfrost heatpipe-os CPU hûtõ elég impozáns darab lenne.
Ami viszont marha jó ötlet hogy ha sikerül jó pipe-ot csinálni,terveznék egy videókártya hûtést.
PeppeR kolléga radiátorszerûvé tudná tenni a pipe-okat és így a kártya túloldala egy egybefüggõ hûtõborda lenne.rá egy 500-on pörgõ venti és nincs az a GPU amit nem vinne el.
Hank

[Gyulavitéz]

Idézet: yeahsp - Dátum: 2005. jún. 20., hétfõ - 20:14

ha lehet hajlítgatni, akkor hogyan lehet ráfogatni a procira ezt a csodabütyköt?  kicsit jobban rászorítod, és máris lapul...

ez nem egyetlen nagy tér belül, hanem vékon, 2 mm-es járatok vannak benne hosszában (tudtommal, valamelyik nagy felbontású képen láttam)

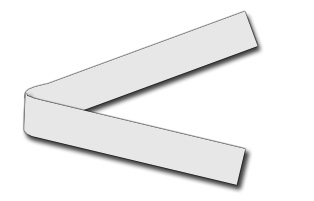

én egyébként így hajtogatnám meg (alul van a proci, a felsõ fele pedig kihajlik hátulra az alaplap mögé az oldallemezhez:

Csatolt képek:

•
